直流の大電流を使った校正システムです。実績は信頼を証明します。
大電流5000Aまで 、それ以上

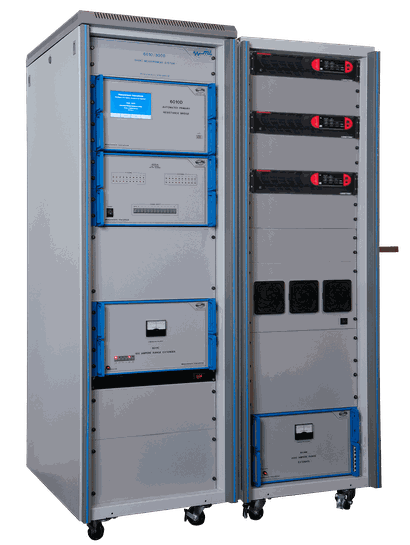

シャント抵抗の校正システムです。システム構成はモジュール構造で、仕様変更、拡張は容易です。
計測電流は5000Aまで、それ以上サポートしています。
計測比率は10～ 1,000,000まで、可能です。
完全なターンキーシステムです。
6242システムは１G,1000Vオプション
適用事例は
① 抵抗標準の校正に
② 直流電流シャントの校正に
③ 抵抗器の発生温度測定(※１ 下記）
④ 抵抗器の温度と抵抗値の関係測定に
線形性 0.01 ppm以下。
完成した計測システムです。
| 特長とメリット | ”抵抗／温度”と”時間／温度”の関係 | DCCレンジエクステンダ | 接続 | ソフトウェア | アクセサリ |
Measurements InternationalのMIシリーズのシャント抵抗測定システムは、現在市販されている商用システムの中で最高の精度と最低の不確かさを提供します。 MI高電流レンジエクステンダーは、MIモデル6010およびMI 6242の測定機能を拡張し、高電流で低抵抗値を測定できます。
MI 6010および6242シリーズのシャント抵抗測定システムは、あらゆるメーカーの中で最も広い不確かさと最小の不確かさを提供します。システムの精度：<2 ppmです。
Measurements Internationalは、自動抵抗測定システムのメーカです。業界で最新のコンパレータの経験を使ったMeasurements Internationalシャント測定システムは、理に適った計測原理で設計しています。
6010ブリッジおよびシャント測定システムのMIシリーズは、世界中の大部分の国研校正機関と軍事研究所、および米国空軍、米軍、米海軍で使用されています。
MI 6010および6242システムの新しいシリーズは、世界で唯一の自己校正ブリッジシステムです。長年、ユーザーは交換測定を1：1の比率でしか実行しませんでした。 6010および6242シリーズブリッジは、他のメーカーのブリッジおよびシャント測定システムを校正するために一般的に使用されています。
他のメーカーでは、ブリッジの系統的なハードウェアエラーを修正するために50個以上の補正係数が必要との情報を得ていますが、MIブリッジは補正する必要がありません。
最新の抵抗測定システムに関しては弊社に御問合せするなり、国研機関等の校正機関に御相談ください。
| 比率レンジ | 被校正抵抗 | 最大電流 | 精度 |
| Ω | A | ppm | |
| 10 | 0.1 | 1 | 0.2 |
| 100 | 0.01 | 10 | 0.3 |
| 1,000 | 0.001 | 100 | 0.4 |
| 10,000 | 0.0001 | 1000 | 2 |
| 100,000 | 0.00001 | 3000 | 2 |
| 1,000,000 | 0.000001 | 5000 | 5 |
| 1,000,000 | 0.0000001 | 5000 | 5 |
1Ω、10Ω、および100Ωの参照標準抵抗器を使用して、高電流での比率計測に拡張することもできます。たとえば、100Aで0.01Ωシャント抵抗を校正する場合は、10Ω標準を使用して100 A範囲で測定できます。または、15 Aで0.1Ωシャントがある場合は、100Ω標準を使用して100 Aレンジで測定できます。
